Циклоны предназначены для очистки воздуха от пыли в системах пневмотранспорта и аспирации на предприятиях по хранению и переработке зерна, предприятиях пищевой промышленности и сельского хозяйства.

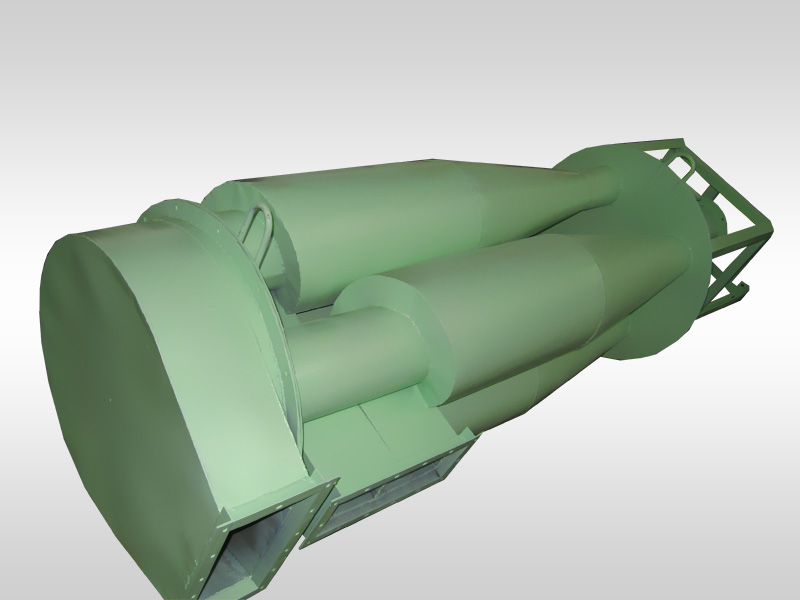

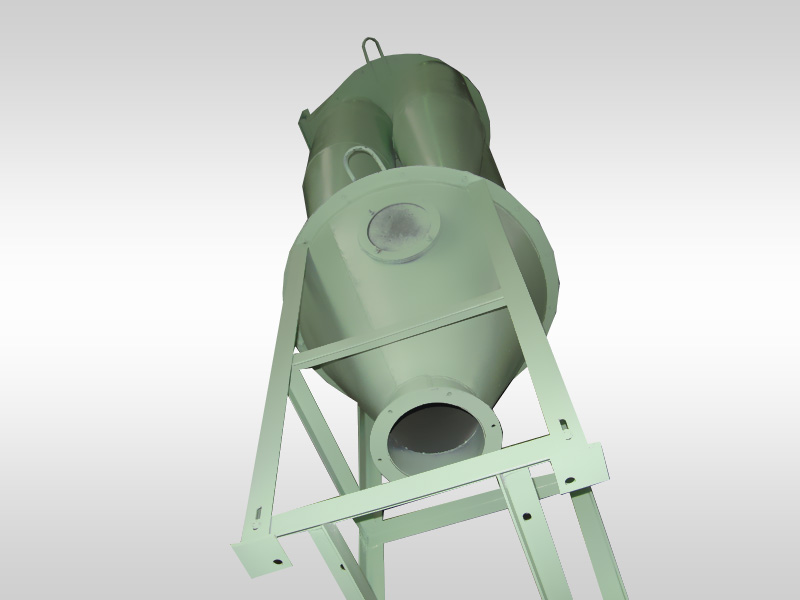

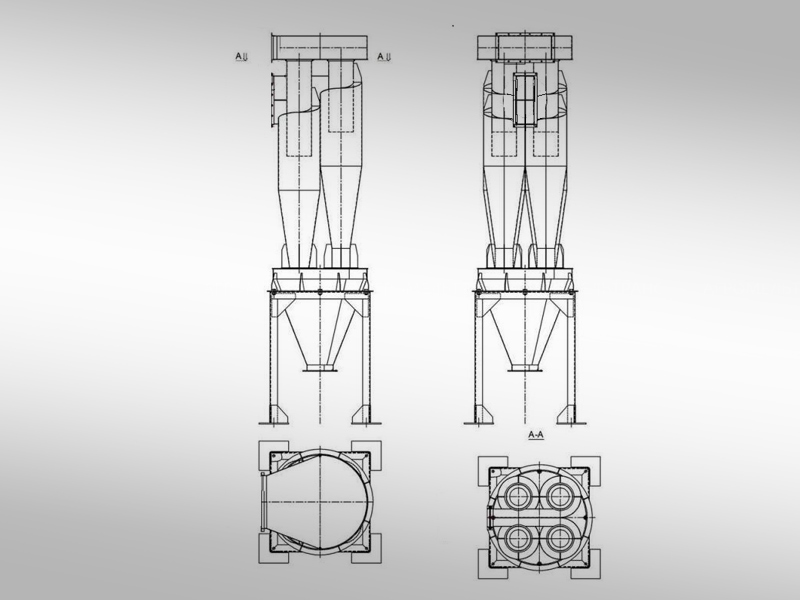

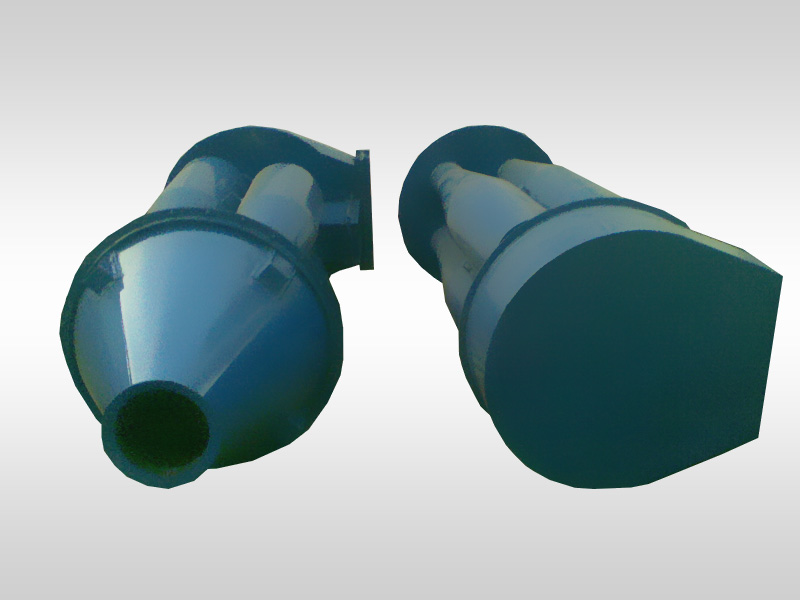

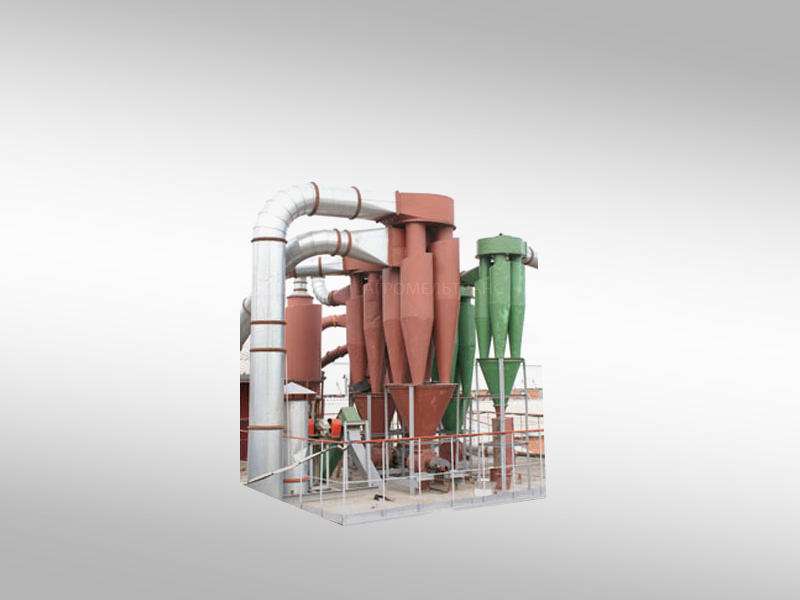

Батарейная установка типа 4БЦШ (ББЦ)
Батарейные установки состоят из сборной коробки, четырёх циклонов правого и левого исполнения, общего бункера.
Шлюзовой затвор (ШУ-6 для циклонов диаметром до 275 мм, или ШУ-15 для циклонов диаметром более 275 мм.) поставляются по отдельному заказу.
рекомендуемая скорость входа запылённого воздуха :
для зерновой пыли - 13 - 16 м/сек
для мучной пыли - 16 - 18 м/сек
эффективность очистки крупной зерновой пыли - 95 - 98%
сопротивление циклона - до 800 Па. при скорости входа 18 м/сек.
| Марка | Производительность, м.куб/час | Диаметр, мм |
| Техническая характеристика | ||
| 4БЦШ-200 | 960-1200 | 200 |
| 4БЦШ-225 | 1200-1440 | 225 |
| 4БЦШ-250 | 1440-1600 | 250 |
| 4БЦШ-275 | 1600-2140 | 275 |
| 4БЦШ-300 | 2140-2400 | 300 |
| 4БЦШ-325 | 2400-2800 | 325 |
| 4БЦШ-350 | 2800-3200 | 350 |
| 4БЦШ-375 | 3200-3800 | 375 |
| 4БЦШ-400 | 3800-4250 | 400 |
| 4БЦШ-425 | 4250-5000 | 425 |
| 4БЦШ-450 | 5000-5600 | 450 |
| 4БЦШ-475 | 5600-6200 | 475 |
| 4БЦШ-500 | 6200-6800 | 500 |
| 4БЦШ-525 | 6800-7100 | 525 |
| 4БЦШ-550 | 7100-8400 | 550 |
| 4БЦШ-600 | 8400-9400 | 600 |

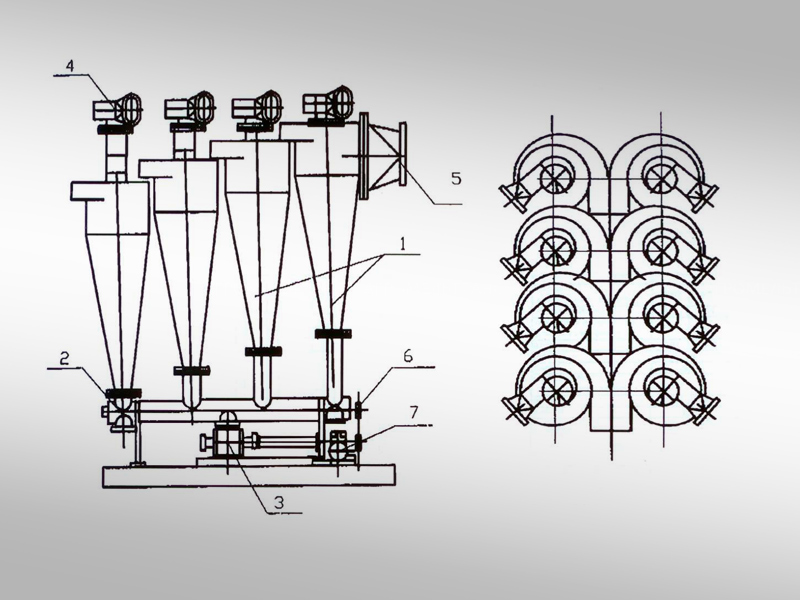

Циклоны типа БЦР
Циклоны-разгрузители предназначены для использования на всасывающих пневмоустановках. Применяются на хлебоприемных и зерноперерабатывающих предприятиях. Работа циклонов-разгрузителей заключается в следующем. Смесь воздуха с материалами, попадая со значительной скоростью во входной патрубок по касательной к цилиндрической поверхности, приобретает вращательное движение. Развивающимися центробежными силами инерции частицы материала прижимаются к внутренней стенке циклона, под действием силы тяжести соскальзывают вниз и выводятся наружу через смотровую вставку.
| Марка | Диаметр, мм |
| Техническая характеристика | |
| У2БЦР-00 | 160 |
| У2БЦР-01 | 190 |
| У2БЦР-02 - У2БЦР-03 | 220 |
| У2БЦР-02 - У2БЦР-06 | 250 |
| У2БЦР-07 - У2БЦР-11 | 290 |
| У2БЦР-12 - У2БЦР-17 | 340 |
| У2БЦР-18 | 340 |
| У2БЦР-19 - У2БЦР-22 | 450 |
Пылеотделители типа ЦОЛ
Циклоны типа ЦОЛ предназначены для очистки запыленного воздуха, поступающего из аспирационных и пневматических сетей. Состоят из цилиндра, конуса, выхлопной трубы, колпака, регулятора. Не предназначены для очистки воздуха от слипающихся и волокнистых пылей. Особенностью конструкции циклонов ЦОЛ является наличие противоподсосного конусного устройства, служащего для регулирования величины давления во входном патрубке циклона работающего на нагнетании. мм:
Принцип работы пылеотделителей основан на использовании действия центробежных сил на частицы пыли, находящиеся в очищенном воздухе. Запыленный воздух через приемный патрубок, попадая со значительной скоростью в пространство между верхним и внутренним цилиндрами, получает вращательное движение. В результате частицы пыли, как более тяжелые, прижимаются к стенке нижнего цилиндра и скатываются в конус, откуда выводятся через отверстие в выпускном патрубке. Отталкиваясь от конуса, очищенный воздух через внутренний цилиндр поступает в выпускной патрубок. Колпак устанавливается на фланце внутреннего цилиндра и защищает от воздействия атмосферных осадков. В конусе имеется люк для обеспечения возможности регулирования положения дросселя и, как следствие, качества очистки выбрасываемого в атмосферу воздуха от пыли.
Пылеотделители ЦОЛ могут быть изготовлены в левом или правом исполнении
| Марка | Производительность, м.куб/час | Диаметр, мм |
| Техническая характеристика | ||
| ЦОЛ-1,0 | 1000 | 453 |
| ЦОЛ-1,5 | 1500 | 562 |
| ЦОЛ-3,0 | 3000 | 789 |
| ЦОЛ-4,5 | 4500 | 972 |
| ЦОЛ-6,0 | 6000 | 1107 |
| ЦОЛ-7,5 | 7500 | 1245 |
| ЦОЛ-9,0 | 9000 | 1370 |
| ЦОЛ-10 | 10000 | 1440 |
| ЦОЛ-12 | 12000 | 1580 |
| ЦОЛ-15 | 15000 | 1778 |
| ЦОЛ-18 | 18000 | 1986 |
| ЦОЛ-20 | 20000 | 20360 |
